LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器

LMZ-I(MLL-I)型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。

LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器
  LMZ-I(MLL-I)型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
  与其它联轴器相比,梅花形弹性联轴器具有以下特点:
 (1)工作稳定,具有良好的减振、缓冲和电绝缘性能。
 (2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。
 (3)具有较大的轴向、径向和角向补偿能力。
 (4)聚氨酯弹性元件耐油,承载能力大,使用寿命长,   。
 (5)联轴器无需润滑,维护工作量少,可连续长期运行。

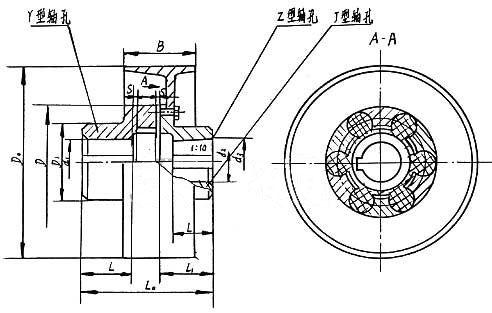

  LMZ-I(原MLL- I)型分体式制动轮型梅花形弹性联轴器基本参数和主要尺寸(GB/T 5272-2002)(单位:mm)

型号 公称转矩/N.m 许用转速/r/min 轴孔直径d1,d2,dz L L0 D D0 B 弹性件型号 重量/kg 转动惯量/kg.㎡
弹性件硬度
a(HA) b(HD)
80±5 60±5
LMZ5-I-160 250 400 4750 25,28,30,32,35,38,40,42,45 50 127 105 160 70 MT5 6.602 0.019
LMZ5-I-200 3800 25,28,30,32,35,38,40,42,45 200 85 9.204 0.044
LMZ6-I-200 400 710 30,32,35,38,40,42,45,48 55 143 125 MT6 11.45 0.052
LMZ7-I-200 630 1120 35*,38*,40*,42*,45,48,50,55,56 60 159 145 MT7 13.96 0.064
LMZ7-I-250 3050 35*,38*,40*,42*,45,48,50,55,56 250 105 20.09 0.144
LMZ8-I-250 1120 2240 45*,48*,50,55,56,60,63,65 70 181 170 MT8 24.65 0.175
LMZ8-I-315 2400 45*,48*,50,55,56,60,63,65 315 135 34.13 0.374
LMZ9-I-315 1800 3550 50*,55*,56*,60,63,65,70,71,75,80 80 208 200 MT9 41.67 0.45
LMZ9-I-400 1900 50*,55*,56*,60,63,65,70,71,75,80 400 170 65.61 1.259
LMZ10-I-400 2800 5600 60*,63,65*,70,71,75,80,85,90,95,100 90 230 230 MT10 74.53 1.4
LMZ10-I-500 1500 60*,63,65*,70,71,75,80,85,90,95,100 500 210 110.6 3.472
LMZ11-I-500 4500 9000 70*,71*,75,80*,85*,90,95,100,110,120 100 260 260 MT11 121.7 3.715
LMZ12-I-630 6300 12500 1200 80*,85*,90*,95*,100,110,120,125,130 115 297 300 630 265 MT12 213.7 10.24
LMZ13-I-710 11200 20000 1050 90*,95*,100*,110*,120*,125*,130,150 125 323 360 710 300 MT13 341.6 19.99
LMZ14-I-800 12500 25000 950 100*,110*,120*,125*,130*,140*,150 160 135 333 400 800 340 MT14 510.1 39.36
