SWC_WH无伸缩焊接式联轴器

SWC_WH无伸缩焊接式联轴器是一种   常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并地传递转矩和运动。

SWC_WH无伸缩焊接式联轴器
SWC WH型无伸缩焊接式万向联轴器是一种   常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并地传递转矩和运动。
SWC_WH无伸缩焊接式万向联轴器的特点是各向位移补偿,结构紧凑,传动,维修保养方便。
SWC_WH无伸缩焊接式万向联轴器广泛应用于冶金机械,石油机械,造纸机械,工程机械,起重运输机械以及其他重型机械等等。在我国十字轴式万向联轴器标准按其轴承固定方式分为SWP型(剖分轴承座),SWl型(整体叉头),SWZ型(整体轴承座)等。各种结构特点各有所长。

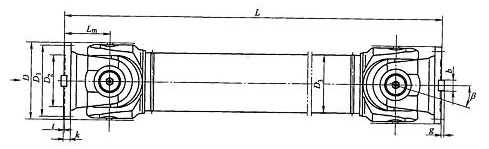

SWC_WH无伸缩焊接式万向联轴器基本参数与主要尺寸

型号 回转
直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf
kN.m
轴线折角
β
尺寸 转动贯量I kg·m2 质量G kg
Lmin D1
(js11)
D2
(H7)
D3 Lm n-d k t b
(h9)
g Lmin 增长
100mm
Lmin 增长
100mms
SWC100WH 100 1.25 0.63 ≤25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 ≤25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 ≤25 350 130 90 89 80 8-13 10 3 - - 0.0371 0.00157 18 0.85
SWC180WH 180 12.5 6.3 ≤25 480 155 105 114 110 8-17 17 5 - - 0.1500 0.00700 48 2.8
SWC225WH 225 40 20 ≤15 520 196 135 152 120 8-17 20 5 32 9.0 0.3650 0.0234 78 4.9
SWC250WH 250 63 31.5 ≤15 620 218 150 168 140 8-19 25 6 40 12.5 0.8470 0.0277 124 5.3
SWC285WH 285 90 45 ≤15 720 245 170 194 160 8-21 27 7 40 15.0 1.7560 0.0510 185 6.3
SWC315WH 315 125 63 ≤15 805 280 185 219 180 10-23 32 8 40 15.0 2.8930 0.0795 262 8.0
SWC350WH 350 180 90 ≤15 875 310 210 267 194 10-23 35 8 50 16.0 5.0130 0.2219 374 15.0
SWC390WH 390 250 125 ≤15 955 345 235 267 215 10-25 40 8 70 18.0 8.4060 0.2219 506 15.0
SWC440WH 440 355 180 ≤15 1155 390 255 325 260 16-28 42 10 80 20.0 15.790 0.4744 790 21.7
SWC490WH 490 500 250 ≤15 1205 435 275 325 270 16-31 47 12 90 22.5 26.540 0.4744 1014 21.7
SWC550WH 550 710 355 ≤15 1355 492 320 426 305 16-31 50 12 100 22.5 48.320 1.3570 1526 34.0
