WSS可伸缩万向联轴器

WSS可伸缩万向联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化(热胀、冷缩)、部件之间的相对运动等多种因素而产生相对位移。

WSS可伸缩万向联轴器
  WSS可伸缩万向联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化(热胀、冷缩)、部件之间的相对运动等多种因素而产生相对位移。一般情况下,两轴相对位移是难以避免的,但不同工况条件下的轴系传动所产生的位移方向,即轴向(x)、径向(y)、角向(a)以及位移量的大小有所不同。

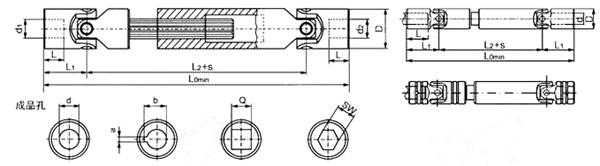

WSS可伸缩万向联轴器的基本参数及主要尺寸

型号 公称转矩T.n
N.m
主要尺寸
D d1;d2 L0min L L1 L2 S
mm
WSS 2 22.4 20 12 176 22 32 112 30
WSS 3 45 25 14 200 27 40 120 30
WSS 4 71 32 18 243 30 46 151 35
WSS 5 140 40 22 287 38 58 171 43
WSS 6 280 50 28 337 44 69 199 50
WSS 7 560 60 35 428 60 91 246 65
WSS 8 1120 75 42 556 84 122 322 90
