SWC-WF型无伸缩法兰式万向联轴器

SWC-WF型无伸缩法兰式万向联轴器的主要特点为：传动。其传动效率达98-99.8％，用于大功率传动，节能。运载平稳，噪声低，装拆维护方便。

SWC-WF型无伸缩法兰式万向联轴器的主要特点为：
1.具有较大的角度补偿能力，轴线折角，SWC型轴线折角可达15度~25度，SWP型可达10度左右。
2.结构紧凑合理。SWC型采用整体式叉头，使运载具性。
3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩大，此对回转直径受限制的机械设备，其配套范围具优越性。
4.传动。其传动效率达98-99.8％，用于大功率传动，节能。
5.运载平稳，噪声低，装拆维护方便。

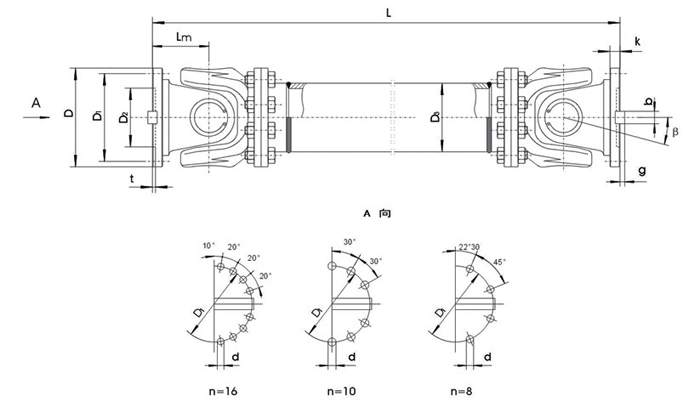

SWC-WF型无伸缩法兰式万向联轴器基本参数

型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	尺寸（mm）										转动惯量 I (㎏.㎡)		重量 G (㎏)
型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	Lmin	D1 (js11)	D (H7)	D3	Lm	n-d	k	t	B (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC180WF	180	12.5	6.3	25°	560	155	105	114	110	8-17	17	5.5			0.2480	0.0070	58	2.8
SWC225WF	225	40	20	15°	610	196	135	152	120	8-17	20	5	32	9.0	0.636	0.0234	93	4.9
SWC250WF	250	63	31.5	15°	715	218	150	168	140	8-19	25	6	40	12.5	1.325	0.0277	143	5.3
SWC285WF	285	90	45	15°	810	245	170	194	160	8-21	27	7	40	15.0	2.664	0.0510	222	6.3
SWC315WF	315	125	63	15°	915	284	185	219	180	10-23	32	8	40	15.0	4.469	0.0795	300	8.0
SWC350WF	350	180	90	15°	980	310	210	267	194	10-23	35	8	50	16.0	7.388	0.2219	412	15.0
SWC390WF	390	250	125	15°	1100	345	235	267	215	10-25	40	8	70	18.0	13.184	0.2219	588	15.0
SWC440WF	440	355	180	15°	1290	390	255	325	260	16-28	42	10	80	20.0	23.250	0.4744	880	21.7
SWC490WF	490	500	250	15°	1360	435	275	325	270	16-31	47	12	90	22.0	40.750	0.4744	1173	21.7
SWC550WF	550	710	355	15°	1510	492	320	426	305	16-31	50	12.0	100	22.5	68.480	1.3570	1663	34.0
SWC620WF	620	1000	500	15°	1690	555	380	426	340	16-38	55	12	100	25.0	27.53	1.3570	2332	34
